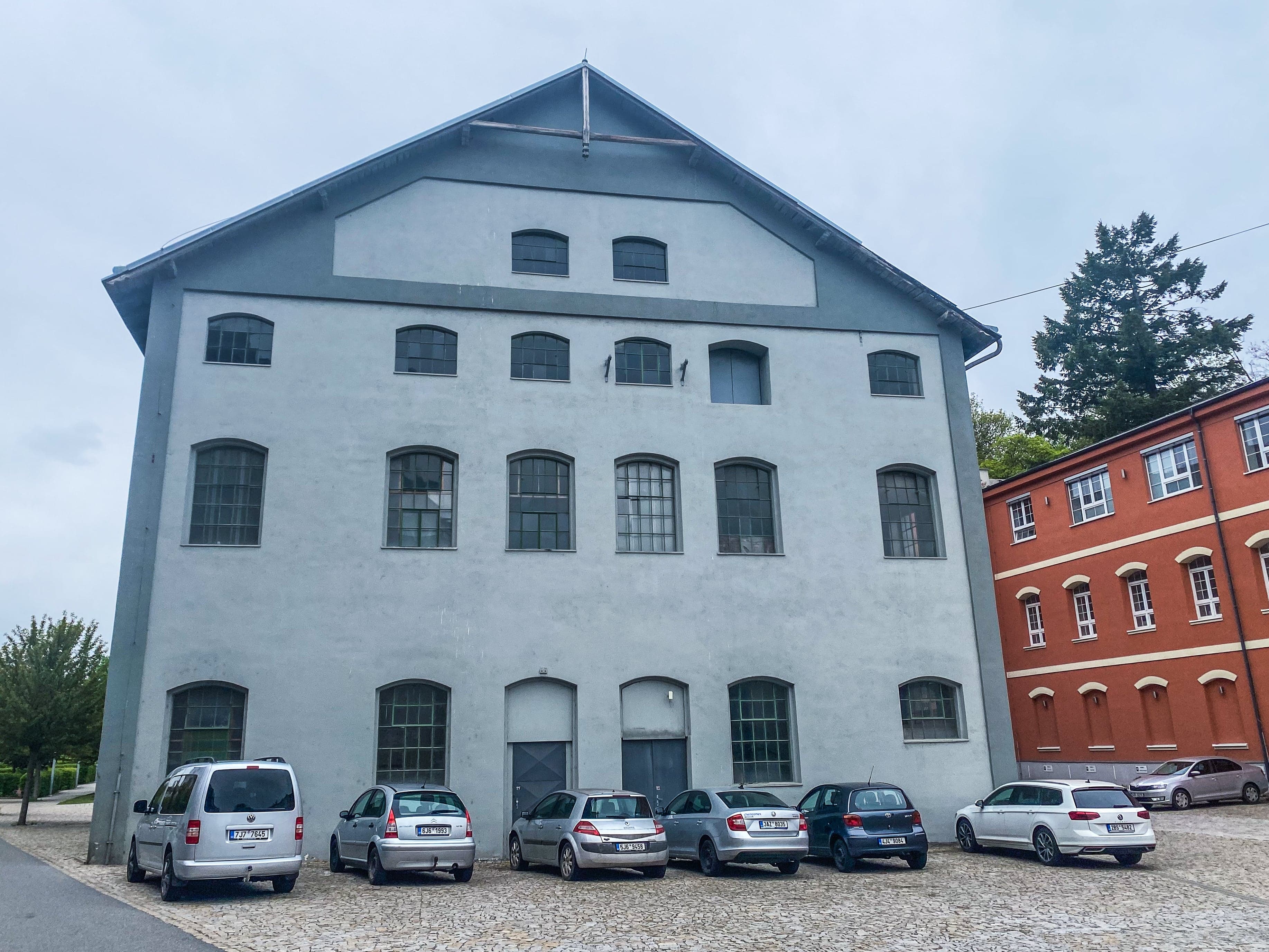

Čtyřpodlažní objekt se složitým půdorysem ve tvaru „hokejky“ o celkových rozměrech cca 107 × 25 m a kombinovaným konstrukčním systémem (zděné konstrukce + ocelový skelet) kladl vysoké nároky na přesnost zaměření.

Cílem bylo vytvořit spolehlivý podklad odpovídající skutečnému stavu objektu a eliminovat rizika nepřesností v navazujících fázích projektu.

Hlavní výzvy tu byly: nepravidelná geometrie konstrukcí, kombinace konstrukčních systémů, absence aktuální dokumentace.

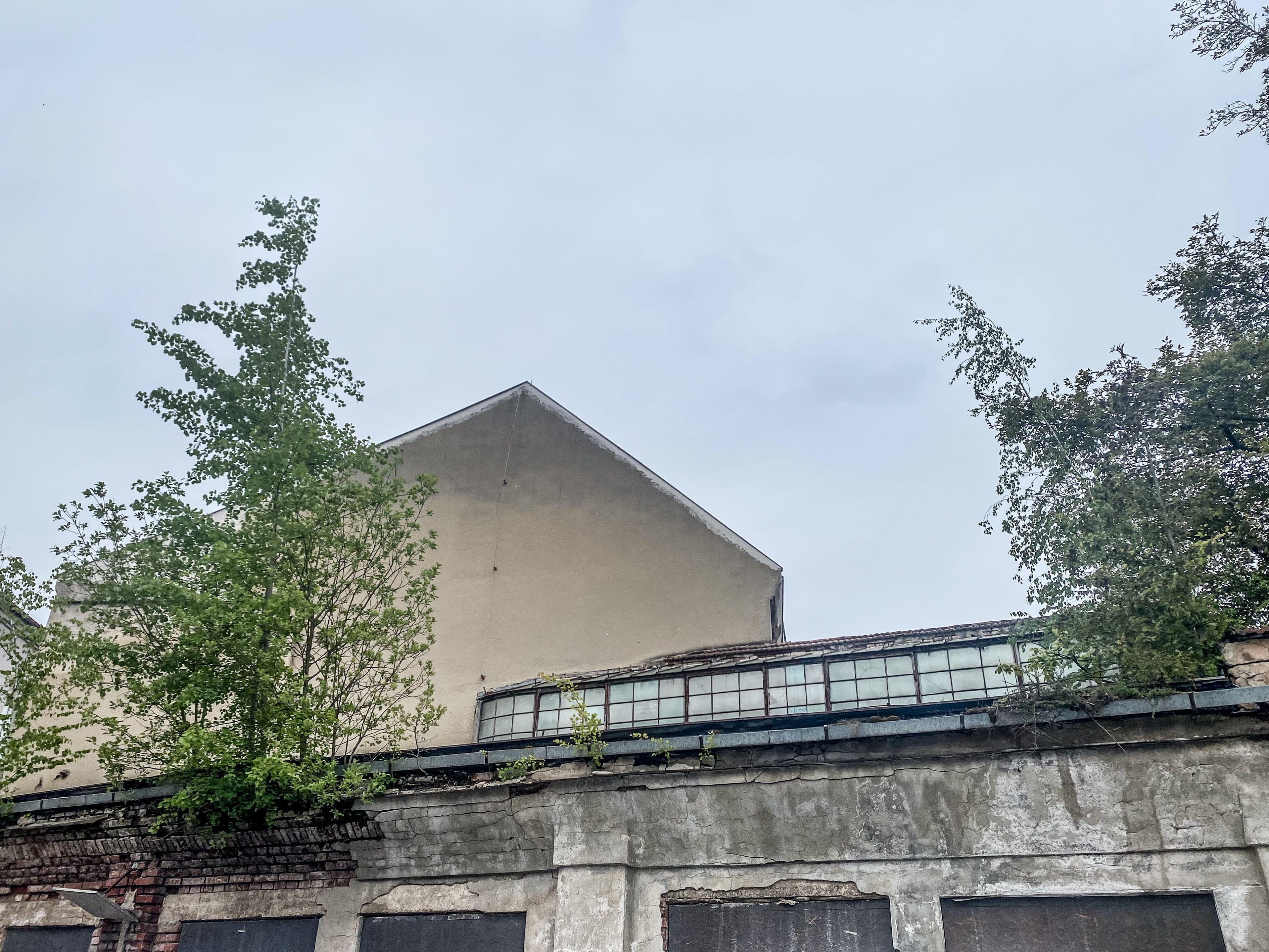

Střešní konstrukce tvoří převážně sedlové střechy s hřebeny až ve výšce 18,9 m, řešené pomocí ležatých a stojatých stolic. Část objektu (západní přístavba) je zastřešena ocelovými vazníky s vláknocementovou krytinou. Interiéry jsou charakteristické klenbovými stropy nesenými ocelovými prvky, lokálně doplněnými podhledy.

Vzhledem k členité dispozici a rozsahu objektu bylo pro detailní zaměření využito laserové skenování metodou mračen bodů ve spolupráci se společností GEODEZIE PLCH. Cílem bylo vytvořit přesnou dokumentaci stávajícího stavu a lokalizovat kritická místa – zejména průhyby krovů, geometrii střešních konstrukcí a odchylky smíšeného nosného systému. Součástí výstupu je také kompletní fotodokumentace objektu.

Výsledkem je precizní 3D model, který věrně zachycuje skutečný stav stavby včetně všech konstrukčních nepravidelností. Model slouží jako nezbytný podklad pro architektonickou studii ateliéru KOGAA a navazující technický návrh revitalizace.
